一、设备独特卖点

1、由智能测控单元代替简单的编码器，可以缓冲滚筒的震动、窜动等对编码器的冲击；

2、智能测控单元含有四组机械触点，可作为上限、上上限的机械保护开关，实现双重安全保护；

3、采用特殊的掉电安全保护措施，实现掉电情况下的位置存储；

4、输出位置及速度信号，使上位机画面更动感，可判断小车驱动系统的故障。

二、设备简介

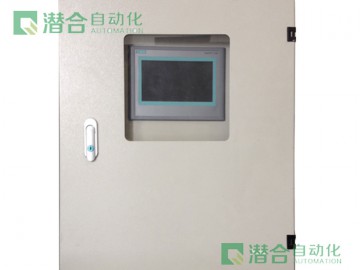

ZNLK系列智能主令控制器，是我公司在多年从事高炉、白灰窑自动化工程经验的基础上，研制成功

的一种完全替代传统机械主令的数字化主令控制器。该控制器采用高精度的绝对值编码器，与受控设备传

动轴柔性连接，检测滚筒转过的角度，通过微处理器进行高速计数，进而获取钢丝绳末端拖动小车的位置

信息，通过人机界面的设定，在预定的位置输出控制信号，控制上料系统按照预先设定的速度运动，既保

证了小车运行的效率，又保证了小车的起步平稳，停车准确，是料车上料及进行精确位置控制的必选设备。

应用领域：高炉主卷扬、料线、料钟、石灰竖炉卷扬、炼钢炉氧枪控制、转炉倾动、混铁炉倾动、焦化设

备平煤机、推焦机等场合。

三、设备技术参数

● 输入电源电压：AC 85－264V ，47－63Hz；

● 控制回路电压：DC 24V；

● 输出类型：继电器（12A）；

● 输入点数：14点；

● 输出点数：10、14、18点；

● 防护等级：IP65；

● 模拟量输出：两线制4-20MA；

● 程序保存时间：EEPROM永久保存；
