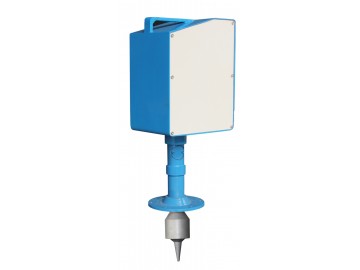

QHC系列重锤料位计

型号:QHC-YJ-1,QHC/LY-1

规格:0-46.5米

简介:重锤式料位计是我公司总结多年白灰窑自动化控制系统设计及调试经验,在雷达料位计频繁出现探料误动作的情况下,结合国外产品的优点,自主研发的一种用于高粉尘工况下料位测量的智能测控仪表。

咨询电话:0373-2651333

一、产品概述

重锤式料位计用于监测料斗、筒仓、储罐等容器内粉末、颗粒和液体高度或近似重量的实时测量。它通过直接测量顶部无料空间距离,间接达到测量料层内物料高度的目的,并且可以根据不同的工况选择配置各种法兰、重锤及操作界面或远程通讯等,实现了人性化、科学化、合理化的设计宗旨。其中QHYC-Ⅰ系列用于冶金行业的料位测量,QHLC-Ⅰ系列用于粮油加工业的料位测量。

二、工作原理

重锤式料位计的主要部件有:重锤、安装法兰、测量机构、吹灰装置、导向轮、钢丝绳、钢丝绳卷筒、摆杆机构、控制单元、电机、测控单元、计量单元和电气接口。



传感器接到探测命令时,电机正转,经减速机构后带动绕线筒转动,钢缆下放,重锤跟随其下降,当重锤降至料面时被料面托起而失重,钢丝绳松驰,灵敏杠杆动作使霍尔元件动作,并将位置信号传递给控制器,控制器得到该信号后立即发出电机反转命令,重锤随钢丝绳上升返回,直到重锤回到仓顶原始位置,电机停转,完成一次探测过程。 并以4—20mA电流信号、标准的MODBUS串行通讯方式、干接点三种方式传输给DCS系统或外置显示单元料位及报警信号。

三、技术参数

◆ 供电电压: 220 V±10%AC, 50 Hz

◆ 功率消耗: 15VA 连续, 40 VA 间歇

◆ 环境温度: -40° F to 150° F (-40° C to 65° C)

◆ 介质温度: 小于130°C

◆ 测量范围: 46.9 m

◆ 测量速度: 0.26 m/s

◆ 精 度: <测量距离的0.25%

◆ 重 复 性: 20 mm

◆ 分 辨 率: 3.5mm

◆ 钢 缆: 1.0mm (123kg 张力)

◆ 重锤重量:0.89Kg

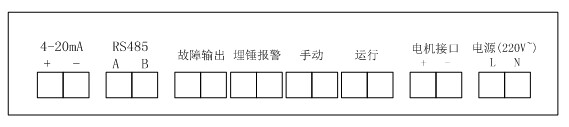

四、接线方式

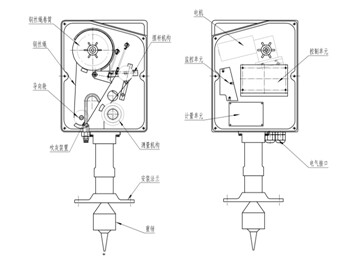

五、外形尺寸与安装方法

1、重锤料位计应当安装在偏离物料装料入口的位置。料位计最佳安装位置应距装料入口至少1.2米远。距离容器侧壁也应尽可能远,至少为1米。

2、重锤料位计可安装在大多数容器的顶部。料位计必须安装在法兰上并确保铅锤自然垂直,从而让测锤/钢缆装置直接下坠。容器顶部若非水平必须先焊上一节钢管,使法兰能成水平安装。上下法兰间需加垫片确保两法兰间的密封性良好。

六、应用案例

1、白灰窑窑顶料位测量

2、面粉厂散粉仓料位测量
