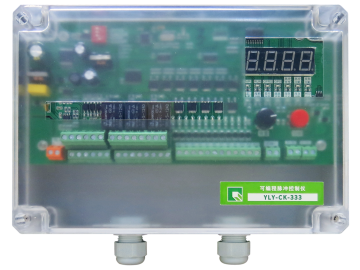

云平台控制仪

型号:YLY-CK-333

规格:

简介:采用环境监测与网络技术相结合的方法,实现了脉冲调整、快速设置、频率自动跟踪、故障快速检测、级联网信和云平台通信的功能,提高了使用率和操作安全性,降低了施工的危险性

咨询电话:0373-2651333

产品介绍

潜合通过大量的工程实践,提出了一种智能除尘控制终端的控制方法。云平台脉冲控制仪针对目前企业使用的脉冲控制仪的局限性,采用环境监测与网络技术相结合的方法,实现了脉冲调整、快速设置、频率自动

跟踪、故障快速检测、级联网信和云平台通信的功能,提高了使用率和操作安全性,降低了施工的危险性;采用防水外壳结构,配合防水接头,保证了控制器在恶劣工业环境中的稳定性。

产品特点

(1)控制仪采用工业级单片机作为控制核心;

(2)控制仪集成GPRS和GPS,实现通过云平台或手机远程定位和监控数据,并具有远程操作的功能;

(3)控制仪支持模块化编程,根据除尘器控制点数自由组合;

(4)控制仪采用先进的总线式显示方法,既显示了设备的正常工作状态,又方便了工作参数的设置;

(5)控制仪面板上设有各个输出点的工作指示,可快速判断输出点的状态;

(6)控制仪采用通用的硬件 + 控制算法的设计方案,出色的解决了降低控制成本和提高控制可靠性的矛盾。选用该控制仪,用户只需要正确安装外围设备,正确的设置参数即可轻松实现除尘器的电器控制,不需要任何编程;

(7)控制仪采用EEPROM数据保存技术,实现控制参数的随时修改和掉电保存。由于系统的控制参数具有特殊的保护措施,即使是在特别恶劣的环境下,仍能保持控制参数的安全;

(8)控制仪采用外部扩展潜合级联控制仪的方式实现清灰控制,清灰设置在主机完成设置。

产品功能

(1)3路模拟量采集,支持压差接入;

(2)3路开关量输入采集;

(3)3路开关量输出、1路自动卸灰控制;

(4)12路清灰输出,支持清灰设备级联扩展;

(5)2路模拟量报警及连锁控制;

(6)云平台设备状态参数监控;

(7)支持PC端、手机端设备监控;

(8)设备GPS精准定位、设备断电监控;

(9)支持云平台远程设备停机;

(10)支持设备远程程序升级功能。

产品优势

(1)显示定时/定阻;定压/定时清灰;

(2)显示清灰次数;

(3)显示设备是否有电;

(4)12AI/3AI采集(3AI适应于小型除尘器;12AI适用于大型除尘设备);

(5)联动控制-参数远程可见;

(6)远程停机;

(7)实现远程升级。

技术指标

(1)输入电压:AC 180~240V50HZ;

(2)开关量输出路数:3路;输出类型:干接点输出;

(3)开关量输入路数:3路;输入类型:干接点输入;

(4)模拟量输入路数:3路;输入类型:4-20mA信号;

(5)清灰输出路数(支持清灰扩展): 12路;

(6)控制参数随时设定,断电后设置参数不丢失;

(7)支持云平台数据显示、操作、监控及GPS定位功能;

(8)可实现在线(顺序脉冲)、离线(提升+脉冲)控制;

(9)卸灰端子:支持卸灰控制;

(10)外形尺寸:230×160×80毫米;

四位拨码开关定义及含义如下:

拨码开关编号 功能名称 功能含义
1 定时/定阻 当该拨码开关处于ON位置时,表示本台控制器执行定阻清灰; 当设置定时时,AI1可做他用,当设置定阻时,AI1默认为压差变送器接入,AI1的量程与接入的压差变送器对应,设置的AI1的上下限报警值用于定阻清灰时的启动与停止清灰信号.
2 DO输出设置 当该拨码开关处于ON位置时,表示本台控制器所有DO均通过云平台控制,当该拨码开关处于OFF位置时,表示本台控制器1-4DO与1-4AI的上下限报警实现联锁控制;
3 备用 该功能未定义
4 扩展设置

当该拨码开关处于ON位置时,允许扩展从站清灰,主机的PARA菜单设置参数决定了扩展从站的参数设置;为OFF时,扩展功能无效。

LED灯状态指示定义及含义如下:

序号 指示灯名称 指示灯功能定义
1 脉冲宽度 当清灰系统执行脉冲宽度或参数设置时设置该参数时此灯点亮;
2 脉冲间隔 当清灰系统执行脉冲间隔或参数设置时设置该参数时此灯点亮;
3 提脉间隔 当清灰系统执行提脉间隔或参数设置时设置该参数时此灯点亮;
4 室间隔 当清灰系统执行室间隔或参数设置时设置该参数时此灯点亮;
5 周期间隔 当清灰系统执行周期间隔或参数设置时设置该参数时此灯点亮;
6 提升阀数 当进行参数设置并设置该参数时此灯点亮;
7 组脉冲数 当进行参数设置并设置该参数时此灯点亮;
8 卸灰时长 当清灰系统执行卸灰时长或参数设置时设置该参数时此灯点亮;
9 卸灰间隔 当进行参数设置并设置该参数时此灯点亮;
10 PWR 当主板电压正常时此灯点亮;
11 RUN 当控制器没有处于参数设置,并接收到启动信号时此灯点亮;
12 GPRS 当该控制器接收到GPRS信号时此灯点亮;
13 GPS 当该控制器接收到GPS信号时此灯点亮;
14 级联通讯 当级联通讯正常时此灯点亮;
