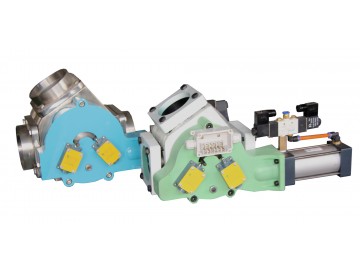

一、产品概述
QHFX系列旋塞换向阀（又称：双路阀）主要用于气力输送系统中切换管道内粉状物料或细颗粒状物料的输送方向，实现在风力输送物料状态下将一种物料切换压送至不同的地点。在实施工程中，可根据工艺设计要求，在气力压运系统中灵活组合使用，将一种物料分别送到多个不同的地点。安装方式充分考虑行业现状，安装简便。 气力输送方式可保证管道内无物料残留而越来越得到用户喜爱。QHFX旋塞换向阀可广泛用于面粉厂、食品厂、化工厂、饲料厂、大米厂等对面粉、麸糠、碎米、淀粉、谷物、饲料、糖、化工产品、塑料等粉料或细颗粒料的气力输送系统中。
二、产品型号及规格

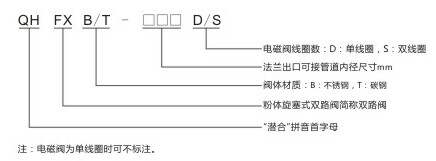

1、产品型号
.jpg)
三、工程案例

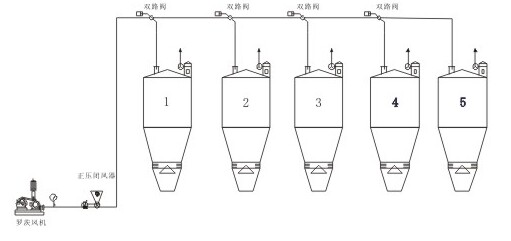

1、案例一：双路阀在散粉仓入仓中的应用
.jpg)
2、案例二：双路阀在食品厂配料系统的应用
.jpg)
四、技术参数
| 规格 | 管道分叉角度(°) | 耐热温度(°C) | 管道内径(mm) | 管道外径(mm) | 气缸使用压力(Mpa) |
| QHFXB-65 | 60 | 100 | 69 | 76 | 0.4~0.6 |
| QHFXB-80 | 60 | 100 | 82 | 89 | 0.4~0.6 |
| QHFXB-100 | 60 | 100 | 105 | 108 | 0.4~0.6 |
| QHFXB-120 | 60 | 100 | 120 | 127 | 0.4~0.6 |
| QHFXB-130 | 60 | 100 | 130 | 140 | 0.4~0.6 |
| QHFXB-140 | 60 | 100 | 140 | 152 | 0.4~0.6 |
| QHFXB-150 | 60 | 100 | 150 | 159 | 0.4~0.6 |
| QHFXB-160 | 60 | 100 | 160 | 168 | 0.4~0.6 |
| QHFXB-170 | 60 | 100 | 170 | 180 | 0.4~0.6 |
| QHFXB-180 | 60 | 100 | 186 | 194 | 0.4~0.6 |
| QHFXB-200 | 60 | 100 | 203 | 219 | 0.4~0.6 |
| QHFXB-220 | 60 | 100 | 0.4~0.6 |
