脉冲控制仪使用说明书

点击数：18282017-03-01 13:41:52　来源: 潜合自动化

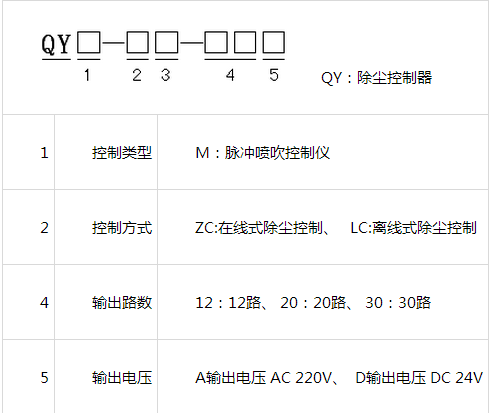

一、型号意义

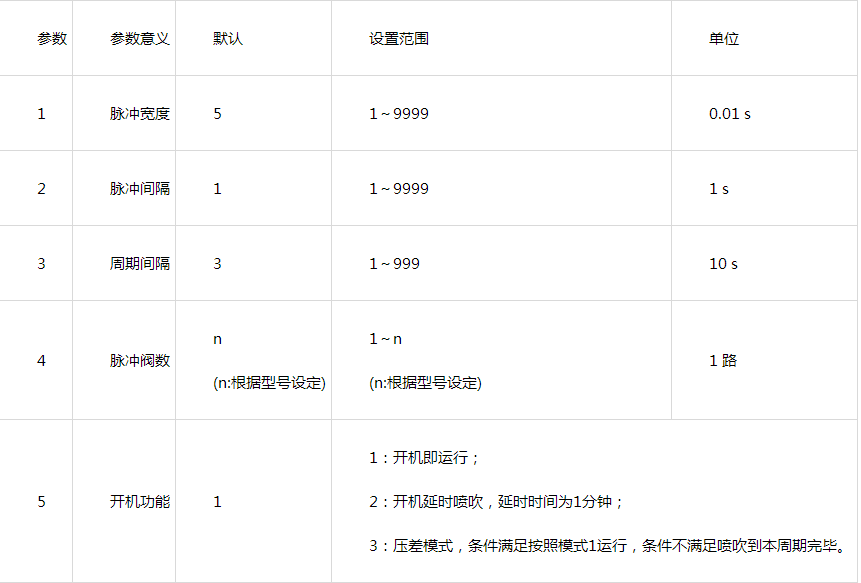

二、参数设置说明：

1. 按下“”键进入参数选择状态，并且发光二级管指示当前修改项；

2. 转动“” 旋钮修改参数值，P为参数值增加，Q为参数值减少；

3. 任何时候，按下“”键，控制仪即可进入参数修改状态；

4. 按下“”键跳到运行指示灯亮起时，参数设置完成，控制仪开始自动清灰运行。

三、在线控制仪接线标识说明：

1)  【电源】为交流220V输入端子（L,N）；

2)  【公共端】为阀用公共端；1)  【电源】为交流220V输入端子（L,N）；

3)  【运行信号】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自动清灰运行时，需将主板上的黑色跳线帽儿断开；

4)  【1～N】为脉冲阀信号输出端子（N标示控制仪输出路数）；

5)   【A+ B-】为485通讯接口。(该功能需定制)
